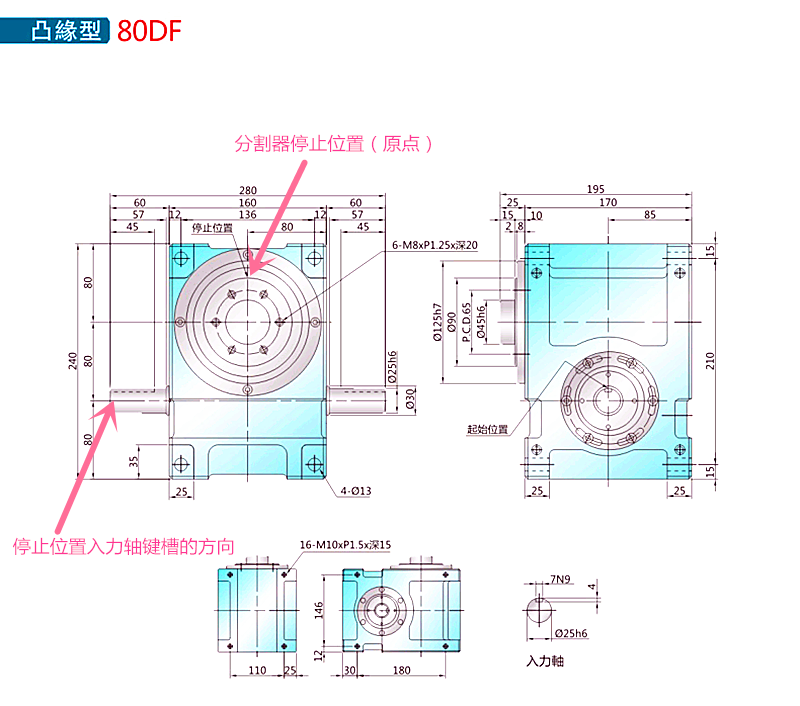

凸輪分割器是一種分角度的凸輪傳動機構，由比較復雜的凸輪曲線配合滾子和輸出轉塔工作，轉化為精密的間歇運動，由于其在機構上設計比較簡單，運行平穩，分度精度高等特性，目前在自動化行業各種設備上都得到了廣泛的應用，那么在選擇好分割器，在安裝過程中如何找到凸輪分割器的原位，也就是起始位，在分割器行業內也說的是停止角，首先在選擇凸輪分器的時候，凸輪分割器廠商一般會提供一個3D模型圖紙，這個圖紙上法蘭面安裝孔的分布其實就是在原點位置，根據這個法蘭孔的安裝尺寸，開好固定轉盤的孔，然后在轉盤上均勻分布工位.

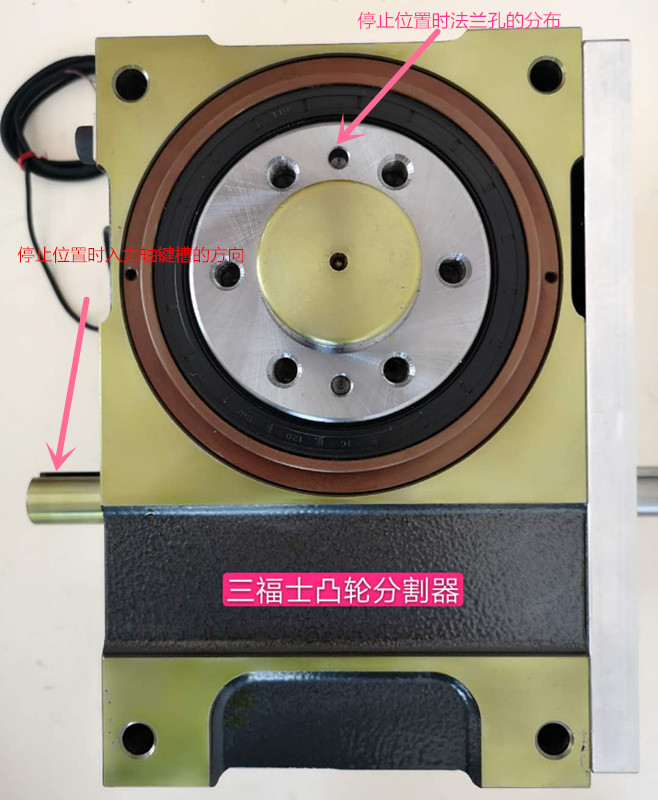

 在分割器停止位置時，轉盤上分割器的法蘭6個安裝孔分布如上圖，在停止位時入力軸的鍵槽剛好是正對著法蘭面的，在這個輕微轉動下入力軸，入力軸可以轉動，輸出面也就是安裝轉盤的法蘭盤是靜止不動的，這個位置就是原始位，轉盤等聯動機構都在這個位置安裝，如果沒有在原始位安裝轉盤，給電機通電后會發現轉盤會自動轉動一個角度然后停頓一下，停頓的點和對應的工作站的位置是偏移的，這種情況一般是轉盤在安裝的時候剛好在驅動角的位置上，電機通電后帶動分割器轉動到停止角自動停頓，造成轉盤位置和工作站不對應，解決的辦法是在分割器停止位置時，松開固定轉盤的螺絲，轉動轉盤，然后對應好轉盤上的工位，再固定好螺絲.總之在安裝轉盤或者任何連帶部件時必須要在分割器的停止位安裝.

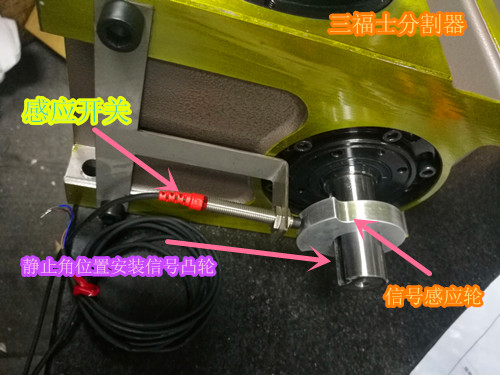

    對于一些控制電機頻繁斷電啟停的設備，比如我們常用的組裝設備，由于需要信號控制電機啟停，一般我們在控制中都是在分割器輸入軸的另一端安裝一個感應凸輪和接近開關，凸輪分割器在運行過程中的基本原理是電機帶動分割器輸入軸旋轉一圈，分割器的輸出軸（也就是安裝轉盤的軸）就旋轉一個工位，比如8工位就旋轉8分之一，6工位就旋轉6分之一，這個工位再定制是都是固定的，也就是說需要幾個工位就定制成幾個工位，電機在帶動分割器輸入軸旋轉時候，輸入軸帶動分割器的凸輪轉動到分割器驅動角時轉盤開始分度，轉動到停止角時轉盤是靜止不動的.
